[冠捷] AOC E952S 液晶顯示器維修一例

機器故障是不開機，指示燈不亮，按電源開關無任何反應。首先測量電源板輸出電壓正常，測量屏供電無電壓，拔掉屏線開機，指示燈亮，開關機正常，屏供電正常。此時感覺要么屏有短路，要么電源帶負載能力差，測屏供電對地電阻沒有異常，暫時判斷電源板故障吧。

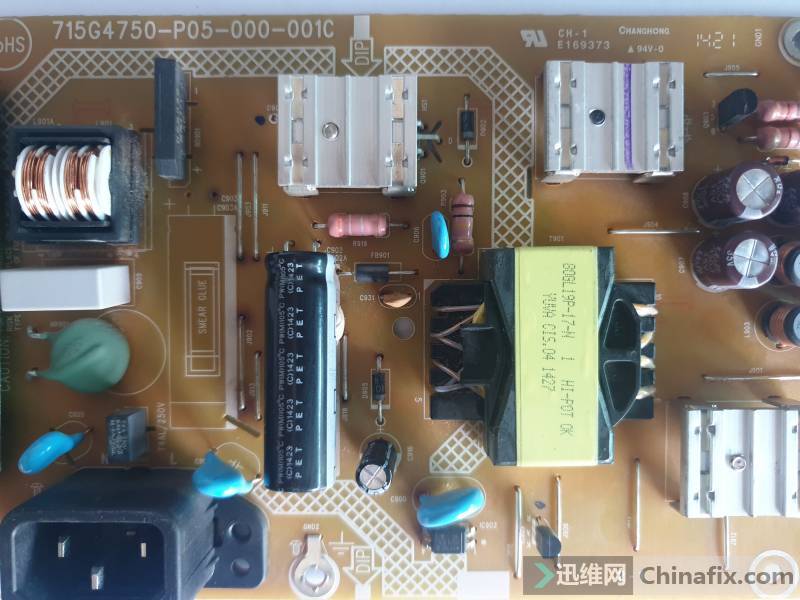

取下電源板，用假負載測試5V輸出，在200MA左右時電壓掉了（不是降低，是直接0V），那么應該是電源問題了。

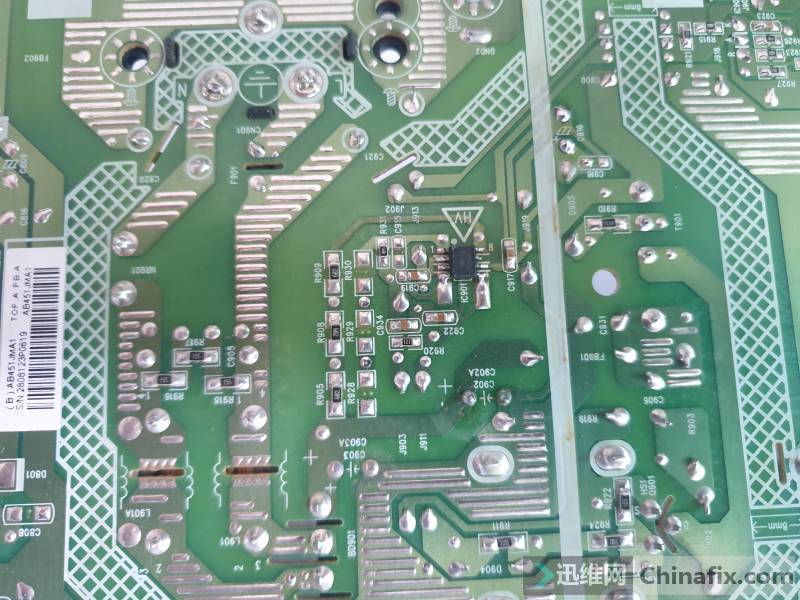

電源管理芯片是LD7750，手上沒有這個芯片，查詢到可以用7575代換，到料板上拆了一個換上，再次用假負載測試，發現輸出500MA時，電壓保持在4.5V，應該沒有問題了，裝上開機，正常顯示。
